8.2 Definiciones
- Atenuación del cable varia con la frecuencia.
- Los amplificadores disponen de ecualizadores para compensar las diferencias de atenuación del cable (slope).
- La ganancia de los amplificadores compensa la atenuación de la línea en la frecuencia o canal más alto de la banda (ganancia unitaria).
- En CATV son importantes las referencias de medida de señal y el nivel mínimo de ruido que se encontrará siempre en un sistema. Con respecto al ruido, es importante considerar que cada vez que sea necesario amplificar una señal se agregará una componente de ruido que degradará la señal.
Tal como se trato
anteriormente las señales en CATV se miden en decibeles, teniendo como referencia de
amplitud de señal:
0 dBmV, 1 mV en 75 Ohms. |
Con
respecto al ruido, se debe tener presente que existen varios tipos de ellos, siendo el
más importante en CATV el denominado ruido térmico. Este depende del ancho de banda
considerado para un canal de TV.
Nivel mínimo de ruido = - 59 dBmV para un canal de 4,2 MHz, correspondiente al ruido térmico generado en cualquier sistema físico. |
Respecto de la atenuación se debe
tener presente las siguientes consideraciones:
-
- Es importante destacar que si bien los amplificadores compensan la atenuación, no obstante introducen ruido y distorsión por lo cuál, su uso se ve restringido y limitado a los niveles de calidad que se ofrece el servicio.

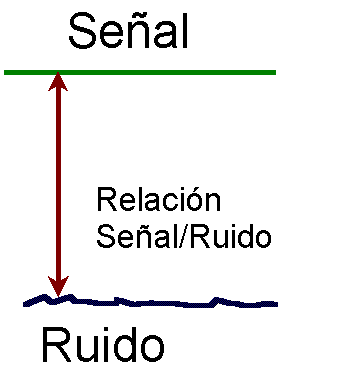

El parámetro más importante de calidad es la relación señal ruido (C/N Carrier to Noise). Este corresponde a la diferencia entre los niveles de la señal (portadora de la TV) y el ruido del sistema.
Los amplificadores degradan el nivel de C/N en la línea. Esto debido a que cada amplificador contribuye aumentando el nivel relativo del ruido con respecto de la señal y por lo tanto se reduce la diferencia entre ambas.
Las portadoras de los diferentes canales producen productos de intermodulación (nuevas frecuencias) que caen sobre la banda de otros canales.
Son importantes el batido compuesto de tercer orden (CTB Composite Triple Beat ratio) y la distorsión de segundo orden (CSO Composite Second Order).
8.6 Fórmulas para el cálculo de niveles

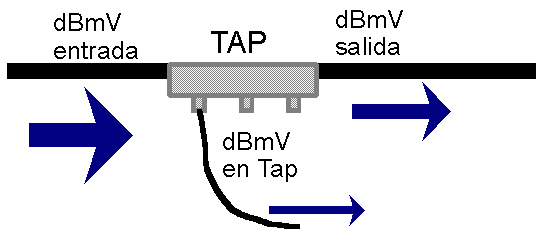

Niveles de señal en acopladores direccionales
- dBmV en tap = dBmV entrada - dB atenuación del tap
- dBmV salida = dBmV entrada - dB pérdida inserción
Nivel de señal en toma de suscriptor
8.7 Efectos del ruido en una línea de TV Cable
La cifra de ruido NF representa el ruido adicional que introduce un amplificador en una línea.

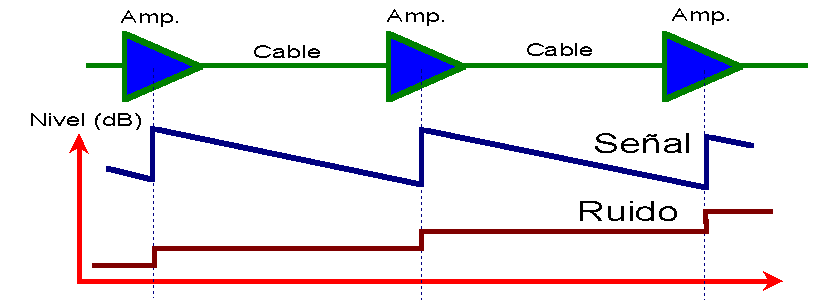

En una cascada de amplificadores el nivel de ruido aumenta por cada amplificador.
Por lo tanto para mantener una cierta calidad de imagen (C/N mínimo) es necesario aumentar progresivamente el nivel mínimo permisible de señal en la línea (dBmV).
8.8 Cálculo de relación Señal Ruido (portadora a ruido)
Para un amplificador
- C/N = dBmV salida - (- 59 + NF + dB ganancia)
= dBmV entrada + 59 - NF
donde NF: (Noise Figure) Cifra de ruido.
Para cascada de n amplificadores con igual C/N
C/Nn = C/N -10 log n
Para cascada de n amplificadores con diferentes C/N
- C/Nn = 10 log ( 10 - (C/Nk)/10)
8.9 Efectos del batido de 3 Orden

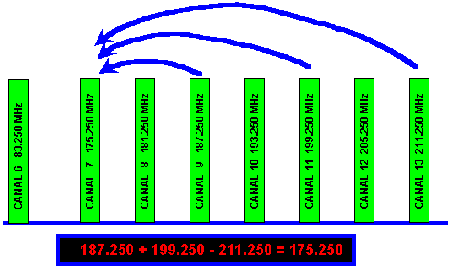

Las portadoras de video de cada canal cuando pasan por un dispositivo no lineal (amplificadores) se combinan generando sumas y restas de frecuencias que afectan a las bandas o portadoras de otros canales.
Canal Designación de portadora de video MHz 7 fv7 175.250 9 fv9 187.250 11 fv11 199.250 13 fv13 211.250
Algunas combinaciones
fv9 + fv11 - fv13 = 175.250 MHz, o sea fv7
fv9 - fv11 + fv13 = 199.250 MHz, o sea fv11
8.10 Fórmulas para cálculo de batido compuesto de 3 orden (CTB)
Para un amplificador
- CTB = CTB(ref) + 2(dBmV salida - dBmV ref)
donde CTB(ref) : CTB por catálogo
dBmV ref : dBmV salida recomendado
Para cascada de n amplificadores con igual CTB
- CTBn = CTB - 20 log n
Para cascada de n amplificadores con diferentes CTB
- CTBn = 20 log ( 10 - (CTBk)/20)
8.11 Parámetros de diseño de TV Cable en Chile
La siguiente tabla indica las especificaciones técnicas establecidas por Subtel para los sistemas de televisión por cable en Chile.
Fuente Res. Exe. N 279, Subtel Norma de video NTSC Banda de frecuencia 54 -402 MHz Canales 2 al 53 Señal en suscriptor - 12 dBmV, mínimo; 0 dBmV, normal; + 10 dBmV, máximo Relación Señal/Ruido 37 dB mínimo Interferencia 46 dB mínimo Aislación de la línea 18 dB Tierra en mensajeros cada 500 metros
